Научно–производственное республиканское унитарное предприятие «БЕЛГАЗТЕХНИКА»


Ноябрь 15, 2023



Награда: Диплом победителя 2-й степени.

Номинация: Энергоэффективные системы трубопроводов.

Продукт: Комплекс мониторинга защитного потенциала металлических трубопроводов КМЗП.

Областью применения комплекса защитного потенциала металлических трубопроводов являются службы и предприятия газовой отрасли и коммунального хозяйства, занимающиеся строительством и эксплуатацией металлических трубопроводов, проложенных в грунте.

КМЗП предназначен для:

  • автоматического измерения с необходимом периодом поляризационных потенциалов подземных стальных трубопроводов;
  • сохранение измеренных значений в энергонезависимой памяти и передачи накопленной информации в установленное время с дистанционным конфигурированием по каналу связи GSM NBIoT. Использование средств телеметрического контроля позволяет оперативно получать информацию о текущем состоянии защитных потенциалов и оперативно реагировать на выход параметров защиты за установленные пределы.

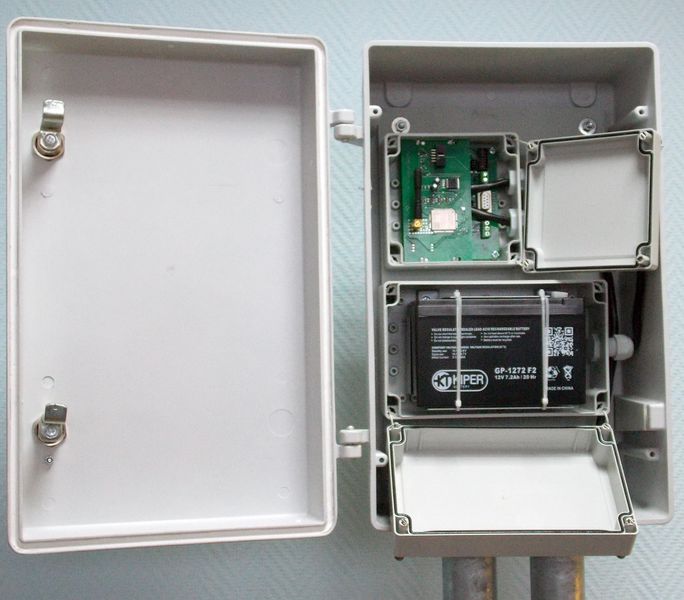

Комплекс состоит из:

  • шкафа управления в составе:
  • устройство передачи данных ИНДЕЛ-2020М;
  • контроллер заряда аккумулятора для исполнения 03 комплекса;
  • фотогальванический преобразователь для исполнения 03 комплекса;
  • аккумулятора для исполнения 03 комплекса;
  • стойки.

Для электрохимической защиты стальных газопроводов используются станции электрокатодной защиты (СКЗ). Потребляемый СКЗ ток зависит от состояния трубопровода, температуры и влажности окружающей среды, наличия рядом проходящих иных трубопроводов со своей системой электрокатодной защиты и проч.

Защитный потенциал на трубопроводе существенно изменяется даже в течение суток. В условиях недостаточной информации о текущем состоянии защитных потенциалов для обеспечения надежности защиты от коррозии используется избыточное количество станций катодной защиты (СКЗ) с не всегда оптимальными настройками режимов работы. Повышенный ток электрокатодной защиты приводит к нерациональному расходованию электроэнергии и увеличению интенсивности отказов оборудования СКЗ, пониженный ток электрокатодной защиты не обеспечивает требуемой защиты и приводит к коррозии металла трубопровода.

Применение КМЗП позволяет:

  • обеспечить экономию энергоносителей и материальных затрат за счет использования оптимально-необходимого количества СКЗ;
  • обеспечить экономию энергоносителей за счет поддержания оптимальных режимов работы станций электрохимической защиты;
  • оперативно устранять нештатные ситуации со станциями электрокатодной защиты, что, в свою очередь, увеличивает продолжительность безопасной эксплуатации газопровода;
  • сэкономить значительные средства на проведение регламентных работ по контролю за состоянием электрокатодной защиты газопроводов.
