Производственное республиканское унитарное предприятие УП «МИНГАЗ»


Ноябрь 15, 2023



Награда: Диплом победителя 1-й степени.

Номинация: Энергоэффективное оборудование для систем газоснабжения.

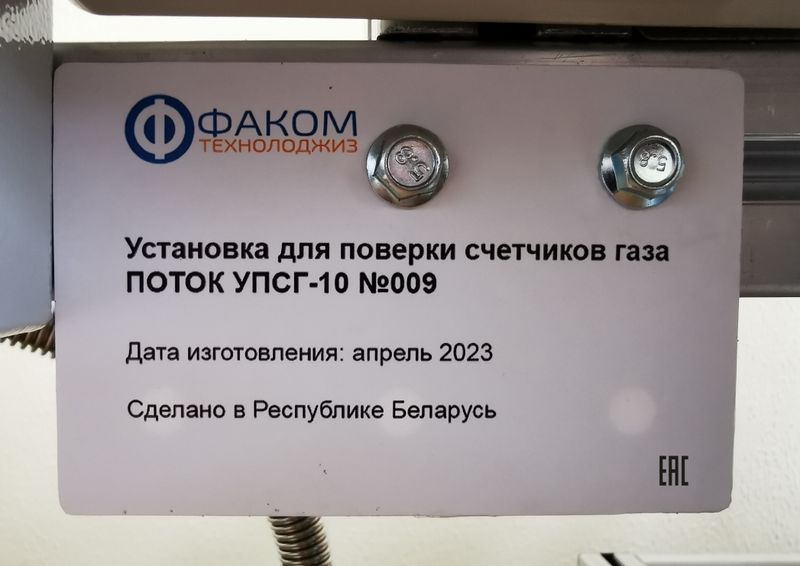

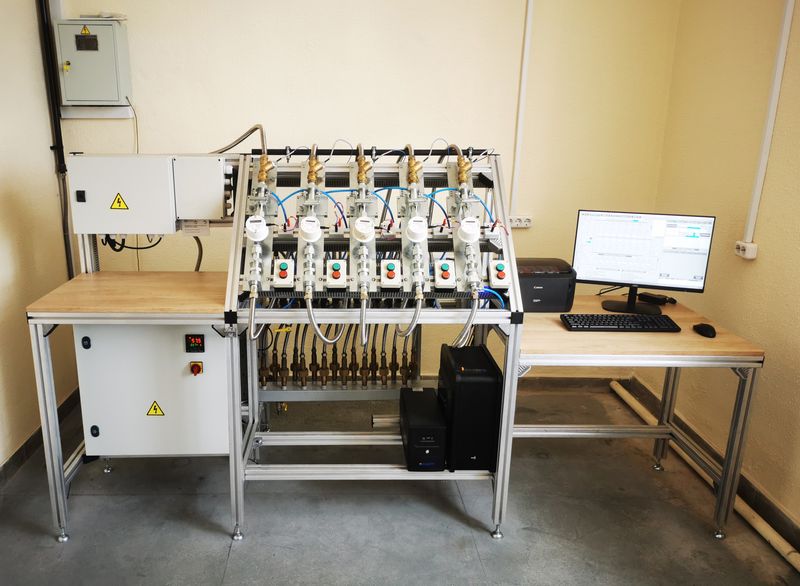

Продукт: Установка для поверки счетчиков газа ПОТОК УПСГ-10.

Счетчики газа ПОТОК УПСГ-10 применяются в газоснабжении и газопотреблении.

Установка позволяет поверять одновременно до 5 счетчиков одного типа.

Предназначена для воспроизведения объема в диапазоне воспроизведений объемного расхода от 0,016 до 10,000 м3/ч.

Принцип действия Установки основан на «продувке» поверяемых счётчиков газа воздухом с заданным нормированным расходом, расчете образцового объёма воздуха, прошедшего через поверяемые счётчики с учётом поправок на температуру, влажность и давление и сравнении образцового объёма с показаниями поверяемых счётчиков. Поток воздуха через поверяемые счётчики создаётся вакуумным насосом и набором критических сопел, нормирующих величину расхода воздуха в пневматической схеме Установки.

Установка выполняет следующие основные функции:

  • конфигурирование служебных параметров для обеспечения алгоритмов проверок,
  • конфигурирование параметров проверки для заданных типов поверяемых счётчиков газа,
  • конфигурирование режимов работы,
  • получение данных от датчиков установки по аналоговым входам,
  • управление электромагнитными клапанами,
  • счёт импульсов поверяемых датчиков,
  • счёт временных интервалов в процессах измерения,
  • проверку герметичности установки (линии образцовых сопел и соответствующих вентилей),
  • проверку герметичности линии поверяемых счётчиков,
  • задание требуемых расходов и получение данных от поверяемых счётчиков,
  • ввод данных от поверяемых счётчиков автоматически (с импульсных выходов) и визуально, вручную,
  • управление процессами поверки в ручном и автоматическом режиме,
  • расчёт погрешностей в соответствии с требованиями методик поверки,
  • распечатку протоколов проверок,
  • хранение результатов проверок на жёстком диске ПЭВМ.

Экономический эффект от применения установки достигается путем возможности поверки одновременно 5 (пяти) струйных малогабаритных счетчиков газа. Кроме этого, поверка осуществляется работниками аккредитованной лаборатории УП «МИНГАЗ», что позволило упразднить статью затрат, связанную с оказанием данных видов услуг сторонними организациями.

Экономия топливно-энергетических ресурсов (ТЭР) достигается за счет того, что поверка счетчиков газа осуществляется на территории предприятия УП «МИНГАЗ» без доставки автотранспортом в сторонние организации (такие, как ОАО «Газпром трансгаз Беларусь», з-д им. Вавилова), что минимизирует транспортные затраты: суммарный экономический эффект составляет 198 500 бел. руб. (ежемесячно).
