Гродненское республиканское унитарное предприятие электроэнергетики «Гродноэнерго»


Ноябрь 15, 2023



Награда: Диплом победителя 2-й степени.

Номинация: Решения и технологии по эффективному использованию электрической энергии.

Решения и технологии: Проектирование и эксплуатация распределительных электрических сетей 0,4-10 кВ по ул. Совхозной в аг. Дитва Лидского района.

Распределительные электрические сетей 0,4-10 кВ по ул. Совхозной в аг. Дитва Лидского района применяются для электроснабжения систем отопления, горячего водоснабжения и пищеприготовления потребителей.

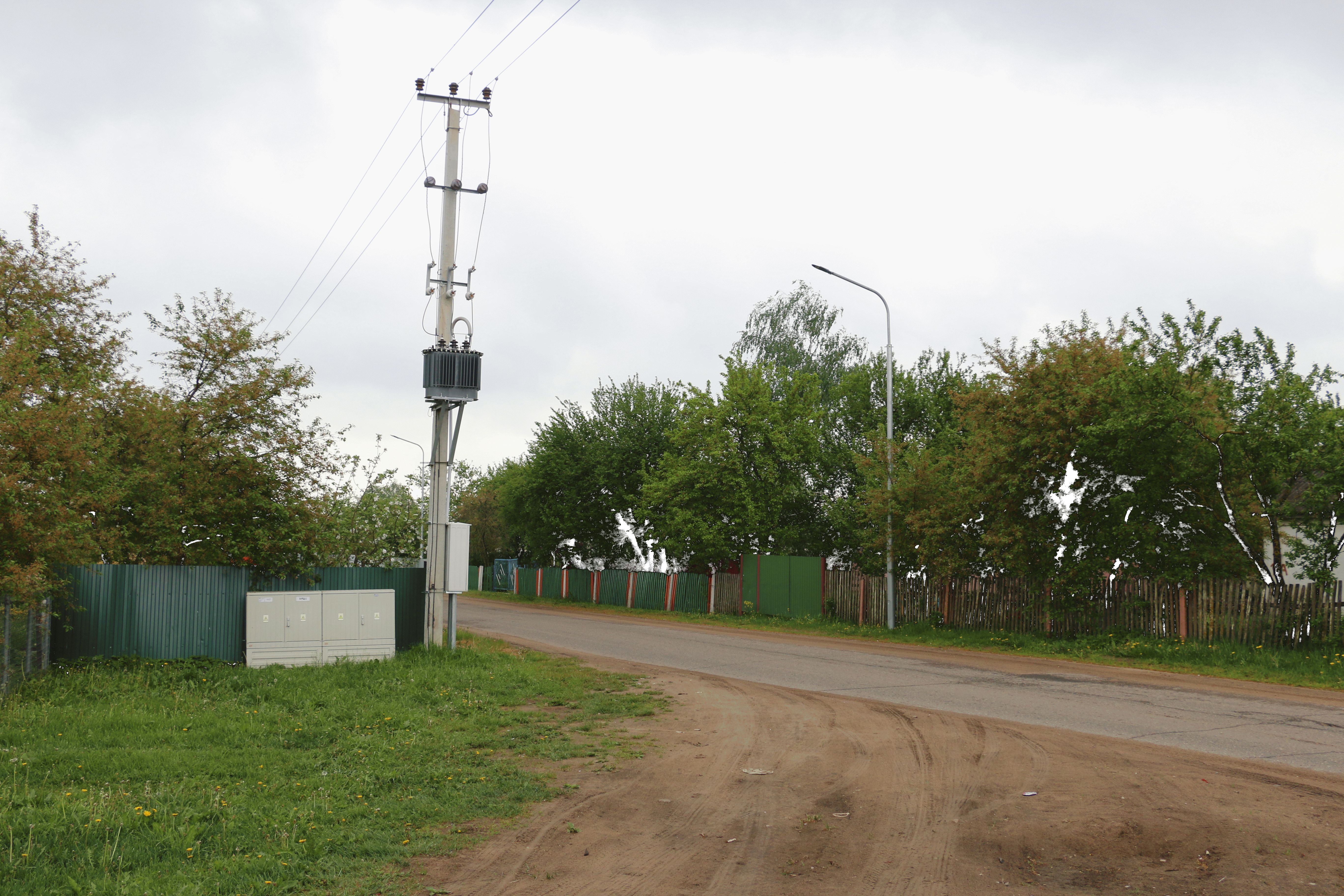

С целью минимизации финансовых затрат и рационального использования земельных ресурсов было принято принципиально новое решение – максимальное приближение понижающих трансформаторных пунктов 10/0,4 кВ к потребителям с установкой столбовых трансформаторных подстанций 10/0,4 кВ непосредственно у потребителей на опорах ВЛП-10 кВ.

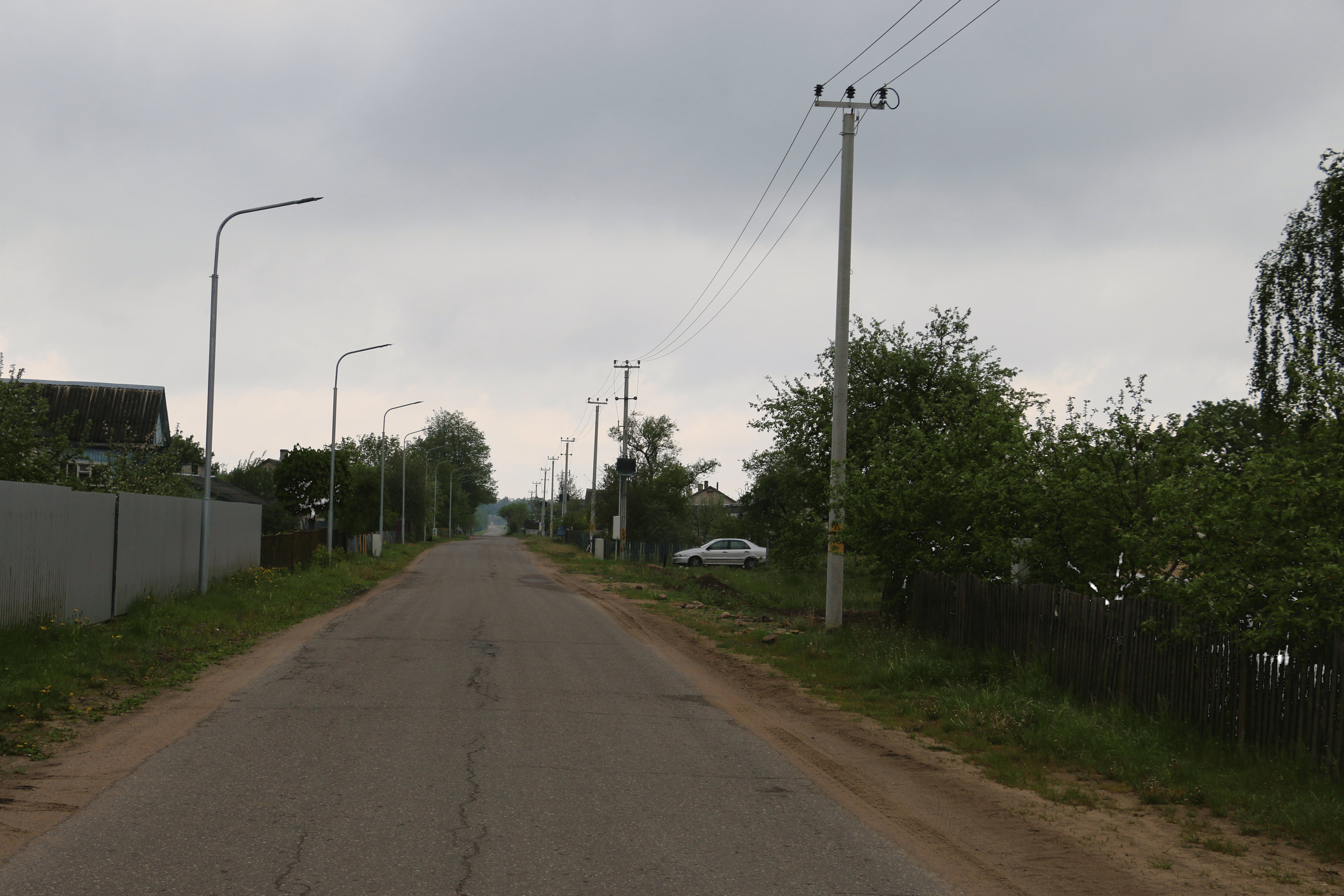

Проектной документацией предусмотрена реконструкция существующих распределительных электрических сетей 10 кВ в аг. Дитва с созданием кольцевой схемы электроснабжения. Реализация объекта позволит ликвидировать более 1,7 км воздушных линий электропередач 10 кВ, проходящих по территории частных домовладений.

Распределительные сети 0,4 кВ выполнены по магистрально-петлевой схеме, что позволит отключать часть СТП 10/0,4 кВ в межотопительный период.

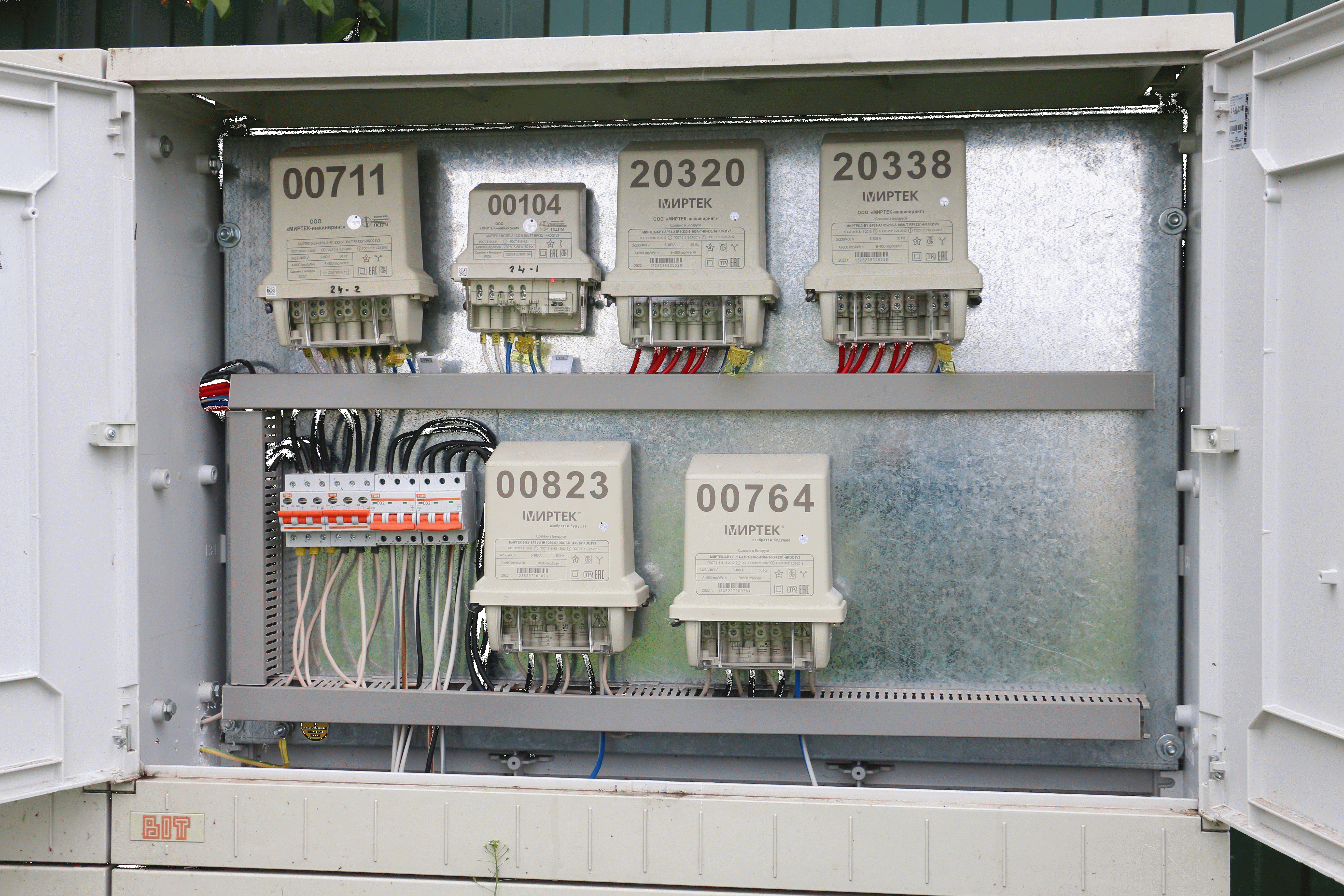

Предусмотрена установка распределительных щитов с применением модульного оборудования с системой изолированных шин и установкой счетчиков электроэнергии для бытовых абонентов с расщепленной архитектурой (СПЛИТ-система). В последующем это позволит организовать дистанционный съем показаний и объединить приборы учета электроэнергии бытовых абонентов в автоматизированную систему контроля и учета электроэнергии (АСКУЭ).

Конструкция оборудования позволяет обеспечивать возможность замены, снятия, доустановки любых отходящих коммутационных аппаратов без снятия напряжения с шин НКУ и отключения соседних потребителей.

В процессе реализации данного объекта были построены электрические сети со следующими технико-экономическими показателями: ВЛИ-0,4 кВ – 0,451 км, ВЛП-10 кВ – 1,336 км, КЛ-0,4 кВ – 5,448 км, КЛ-10 кВ – 0,562 км, КЛНО – 1,259 км, 7 СТП 10/0,4 кВ, 16 распределительных щитов, оснащенных приборами учета для 61 бытового потребителя.

Экономическая эффективность обеспечивается следующими основными факторами:

  • Приближение трансформаторных мощностей к потребителям.
  • Электроснабжение потребителей от выносных распределительных щитов, запитанных от двух СТП 10/0,4 кВ.
  • Применение распределительных щитов, совмещенных с приборами учета.
  • Применение глубинных электродов заземления.

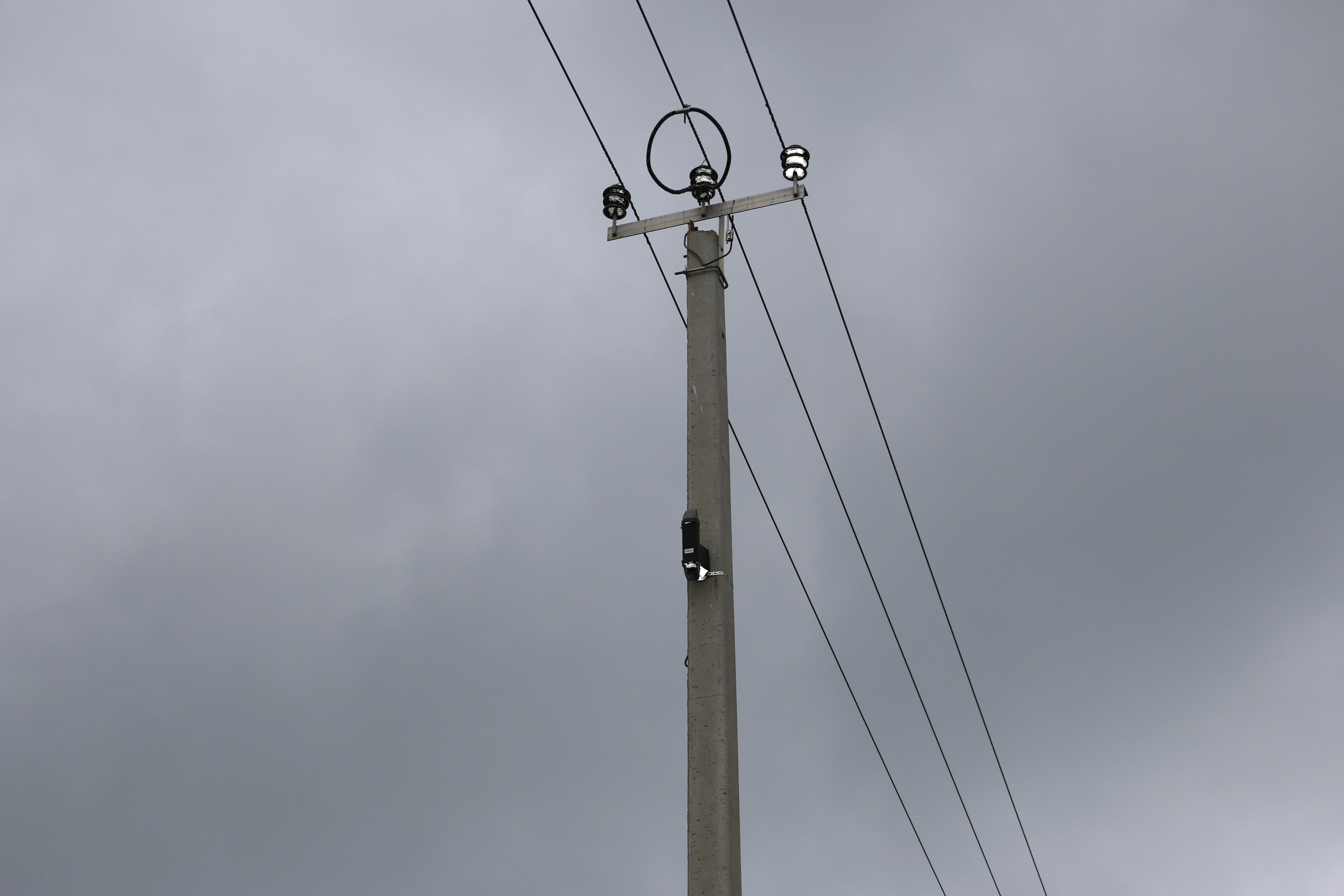

  • Установка элементов автоматизации для определения поврежденного участка электрической сети.
  • Применение современных материалов.
