Филиал «Берёзовская ГРЭС» Республиканского унитарного предприятия электроэнергетики «Брестэнерго»
Ноябрь 15, 2025
Награда: Диплом победителя II степени
Номинация: Энергоэффективная технология года
Категория: Энергоэффективные системы электроснабжения
Продукт: Управляемый шунтирующий реактор с РПН РТДЦУ-180000/330-У1
Описание предприятия
Решение по установке шунтирующего реактора на ПС 330 кВ «Белоозерск» принято по результатам выполненной в 2020 году РУП «Белэнергосетьпроект» научно-исследовательской работы «Исследование перспективных режимов работы ОЭС Беларуси по балансу реактивной мощности и определение необходимых мероприятий по компенсации реактивной мощности».
Строительный проект разработан РУП «Белнипиэнергопром», строительные и наладочные работы успешно осуществила генеральная подрядная организация ОАО «Белэлектромонтажналадка». Объект РТДЦУ-180000/330-У1 введен в эксплуатацию в мае 2024 года.
Установка УШР на ПС 330 кВ «Белоозерск» явилась одним из основных мероприятий по приведению в различных режимах к допустимым величинам уровней напряжения в сети 330 кВ ОЭС Беларуси.
Шунтирующий реактор является экономически эффективным способом компенсации реактивной мощности, а также оказывает положительное влияние на динамическую устойчивость энергосистемы и снижает потери по активной и реактивной мощности.
Расчет экономии условного топлива при реконструкции ПС 330 кВ «Белоозерск» установкой шунтирующего реактора для компенсации реактивной мощности основан на оценке величины экономии от снижения потерь мощности.
Снижение потерь активной мощности в системообразующей сети ОЭС Беларуси при установке УШР 330 кВ 180 Мвар на ПС 330 кВ Белоозерск составит 0,18 МВт.
Время максимальных потерь рассчитывается исходя из времени использования максимальной нагрузки (5 855 часов) из формулы:
Следовательно, время максимальных потерь составит 4410 часов.
Ежегодный объем снижения потерь электроэнергии будет равен:

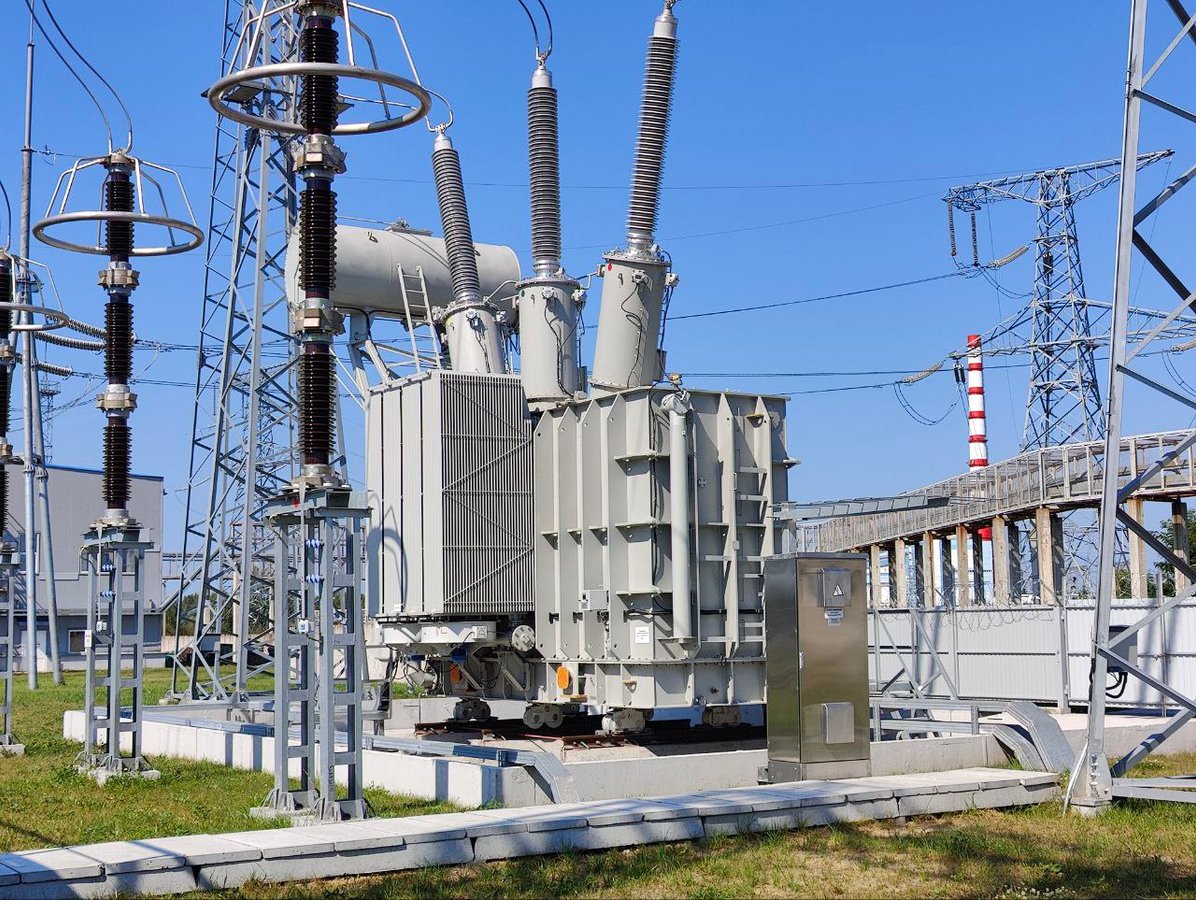

Уникальность установленного на ПС-330 кВ «Белоозерск» УШР с РПН 330 кВ РТДЦУ-180000/330-У1 180000 кВАр заключается в том, что он является изделием №1 завода-изготовителя (АО «ПК ХК Электрозавод», РФ).
Преимуществом эксплуатации УШР с РПН перед регулированием УШР с подмагничиванием является простота конструкции, надежность, идентичность обслуживания основного и вспомогательного оборудования по сравнению с типовыми силовыми трансформаторами.
За период эксплуатации УШР на ПС-330 кВ «Белоозерск» с РПН 330 кВ РТДЦУ-180000/330-У1 180000 кВАр показал себя как надежное энергоэффективное изделие.
