Продукт: Конвертер протоколов MODBUS RTU — MQTTS
Описание предприятия
Конвертер протоколов MODBUS RTU – MQTTS применяется в телемеханизации.
Применение конвертера протоколов MODBUS RTU – MQTTS позволяет при минимальных затратах на монтаж и наладку создать простую, надежную, криптографически защищенную систему телемеханики. Экономический эффект достигается за счет низкой стоимости конвертера, простоты наладки, возможности использования только открытого бесплатного ПО, продления срока службы различного оборудования с поддержкой MODBUS RTU.

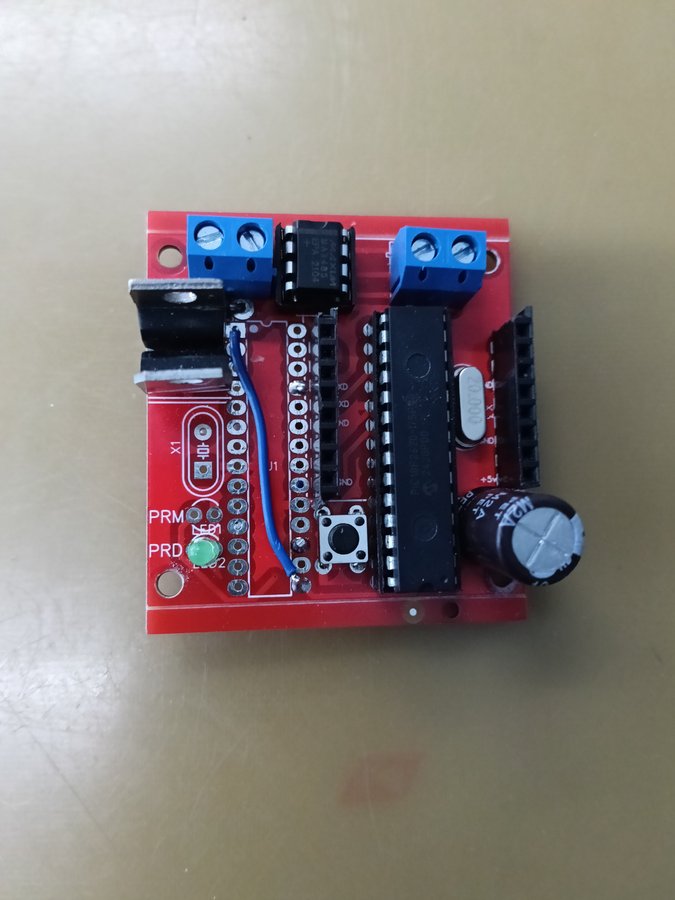

Программа для микроконтроллера pic18f2620 реализует универсальный конвертер протоколов MODBUS RTU – MQTTS.
Для настройки требуется в постоянную память микроконтроллера последовательно записать логин, пароль, необходимое количество MODBUS-команд опроса и отдельно команд управления.

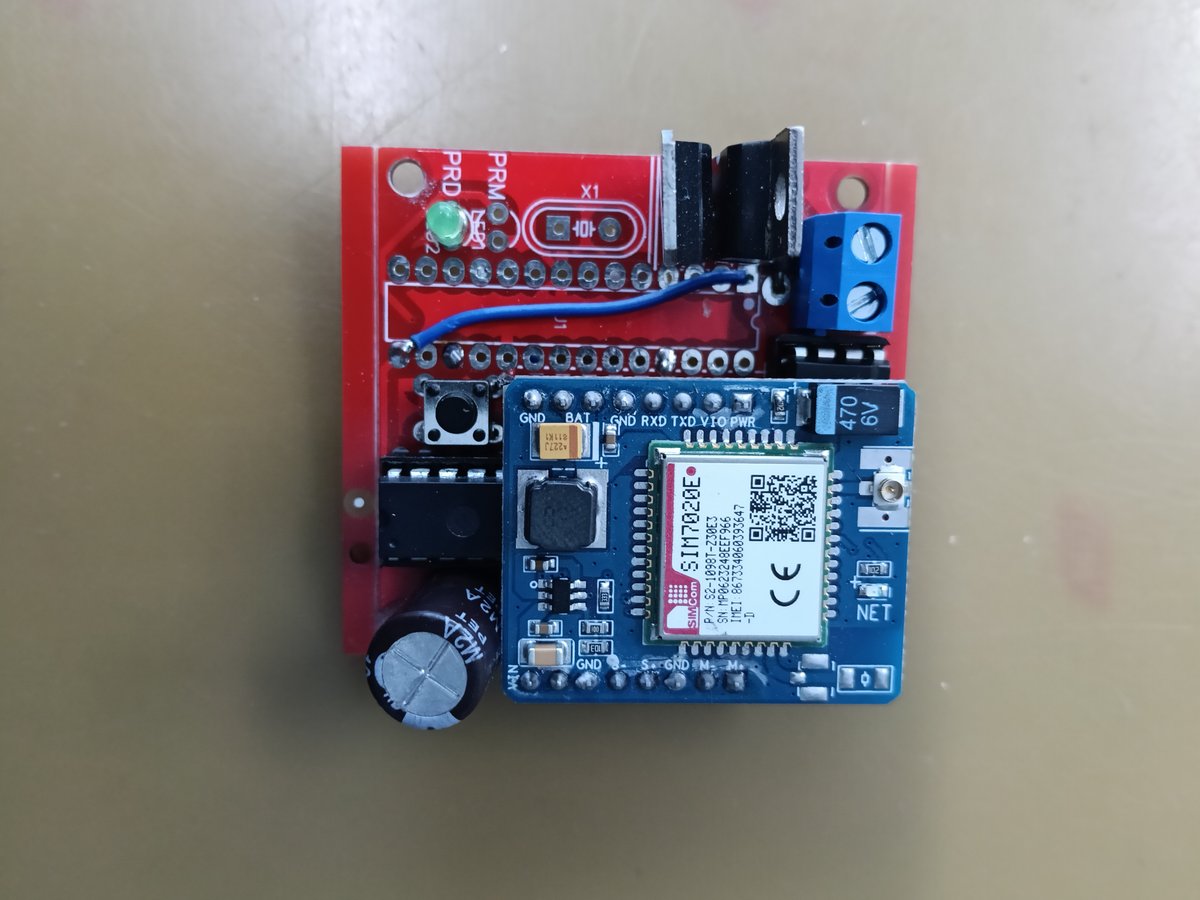

Далее микроконтроллер преобразует ответы опрашиваемых устройств в формат JSON и через NB-IOT модуль выкладывает ответы на брокере MOSQUITTO.
Устройство может иметь среднюю степень защиты (запрашивается только сертификат сервера, далее логин и пароль) и максимальную (запрашивается так же сертификат клиента). Это позволяет использовать конвертер на ПС любой важности.
Конвертер позволяет с минимальными затратами на установку и настройку телемеханизировать новые объекты и продлить срок службы старых комплексов телемеханики (путем опроса их по MODBUS), которые не обеспечивают требуемый уровень защиты информации.
Конвертер также позволяет обеспечить более устойчивую связь за счет протокола MQTT, сэкономить трафик.
Энергоэффективность достигается за счет отсутствия зависаний (надежный микроконтроллер с простой программой на Си, сторожевой таймер), снижения требований к квалификации персонала, быстрым и эффективным ремонтом, отсутствием необходимости в ИБП 220в, роутерах (зависания роутеров на OPENWRT, это отдельная проблема), телекоммуникационных шкафах. Также можно опрашивать устаревшие комплексы ТМ, которые не соответствуют современным требованиям по защите информации. На всех этапах используется только открытое и бесплатное ПО.
Данный конвертер позволяет получить преимущества использования протоколов MQTT и TLS, в том числе:
- Низкая стоимость по сравнению с примерными аналогами.
- Использование давно применяемых в филиале плат для организации прозрачного RS-485 через NB-IOT сеть. В данном случае необходима только замена микроконтроллера (у PIC16F886 не хватает памяти для конвертации).
- Возможность продления срока службы устаревших комплексов телемеханики, которые не соответствуют требованиям защиты информации (они могут опрашиваться конвертером по MODBUS).
- Высокая ремонтопригодность (все детали имеются в наличии, NB-IOT-модуль, микроконтроллер и микросхема интерфейса RS-485 установлены на разъемах).
- Использование только бесплатного ПО и ПО собственной разработки на всех этапах.
- Возможность быстрого подключения к SCADA c низкими финансовыми затратами большого количества оборудования, поддерживающего MODBUS, с обеспечением криптографической защиты.
- По сравнению с «классической» схемой опроса «MODBUS over GSM» происходит экономия трафика за счет передачи информации по изменению.
- Высокая защищенность от «зависания». Достигается тем, что микроконтроллер, имеющий сторожевой таймер, обрабатывает ответы NB-IOT-модуля, при ошибках или отсутствии ответов происходит повторная передача информации, в дальнейшем, при отсутствии подтверждения доставки, – перезагрузка. После перезагрузки вся текущая информация передается брокеру.
