Продукт: Воздухоподогреватель парового котла TП-80 ст. № 6
Описание предприятия
В период среднего ремонта 2023 года на паровом котле ТП-80 ст. № 6 было выполнено энергосберегающее мероприятие «Замена 12 кубов первой ступени и 24 кубов второй ступени воздухоподогревателя парового котла ТП-80 ст. № 6».
Паровой котел ТП-80 ст. № 6 (Е-420-140) изготовлен в 1961 году Таганрогским котельным заводом и рассчитан на сжигание донецкого угля марки АШ или природного газа Дашавского месторождения. Введен в эксплуатацию в 1961 году. По проекту Уральского отделения ОРГРЭС котлоагрегат в 1973 году реконструирован для сжигания сернистого мазута и природного газа.
При работе парового котла ТП-80 ст. № 6 на мазуте, на природном газе после перевода с мазута, в период нахождения в резерве, ремонте или консервации после останова на мазуте при температуре поверхности металла трубок воздухоподогревателя ниже температуры кислотной точки росы в трубках протекают процессы низкотемпературной коррозии.
В процессе длительной эксплуатации парового котла ТП-80 ст. № 6 более 10 лет с попеременным сжиганием мазута и природного газа в результате разрушительного воздействия на металл низкотемпературной коррозии в трубках воздухоподогревателя появлялись сквозные повреждения металла стенок трубок. В результате через места повреждений металла стенок трубок часть воздуха из воздухоподогревателя начинала поступать в газовый тракт увеличивая тепловые потери с уходящими газами.
Расчетные (основные) параметры парового котла ТП-80 ст. № 6:
- номинальная производительность – 420 т/ч;
- рабочее давление в барабане котла – 15,5 МПа;
- рабочее давление перегретого пара за котлом – 14,0 МПа;
- температура перегретого пара – 550 °С;
- температура питательной воды – 230 °С.
Паровой котел ТП-80 ст. № 6 имеет П-образную компоновку. Топочная камера является восходящим газоходом. В горизонтальном газоходе расположен пароперегреватель, в опускном – водяной экономайзер и воздухоподогреватель, расположенные «в рассечку».
Топочная камера имеет призматическую форму. Под топки – слабонаклонный, образован трубами фронтового и заднего экранов с уклоном 15° к центру топки.
Паровой котел ТП-80 ст. № 6 имеет одноступенчатую схему испарения.
Пароохладитель конструктивно представляет собой горизонтальный коллектор, в который включены подводящие и отводящие трубы, предыдущей и последующей ступеней. Внутри коллектора установлено разбрызгивающее устройство (сопло с отверстиями).
Пароперегреватель выполнен двухпоточным, перемешивание потоков между собой возможно только в паросборной камере.
Водяной экономайзер выполнен из змеевиков труб диаметром 32 × 4 мм и камер диаметром 273 × 32 мм с горизонтальным расположением змеевиков.
Двухступенчатый трубчатый воздухоподогреватель выполнен «в рассечку» с водяным экономайзером, чем достигается подогрев воздуха до 400 °С. Воздухоподогреватель состоит из 48 кубов, из которых 12 находятся в верхней части и 36 – в нижней части. Верхние кубы изготовлены из труб диаметром 51 × 1,5 мм, а нижние – из труб диаметром 40 × 1,6 мм. Высота верхних кубов и верхней секции нижней ступени составляет 5000 мм.
При реконструкции для удобства замены нижней части первой ступени воздухоподогревателя, так как при работе на высокосернистом мазуте обычно выходит из строя та часть воздухоподогревателя, где воздух входит в воздухоподогреватель, нижние кубы высотой 5000 мм заменены на два ряда кубов. Первые по ходу воздуха кубы имеют высоту 1700 мм, вторые – 2500 мм. Между этими рядами кубов оставлен зазор 800 мм по высоте для проведения ремонтных работ.
Поверхность нагрева верхней ступени воздухоподогревателя – 9180 м², нижней ступени – 18190 м². Верхняя ступень воздухоподогревателя – одноходовая, нижняя ступень включена по схеме четырёх ходового перекрёстного тока. Для восприятия тепловых перемещений верхняя ступень воздухоподогревателя и верхние секции нижней ступени воздухоподогревателя опираются на балки каркасов, нижние секции I-й ступени воздухоподогревателя подвешены к каркасу верхними трубными досками и свободно расширяются вниз.
Экономический эффект при замене 12 кубов первой ступени и 24 кубов второй ступени воздухоподогревателя парового котла ТП-80 ст. № 6 в 2023 году возникает в результате снижения расхода природного газа на выработку пара при увеличении КПД брутто и снижении расхода электроэнергии на привод дымососов из-за снижения поступления воздуха из воздушного тракта в газовый тракт через неплотности трубок воздухоподогревателя, считающегося присосами воздуха в газовый тракт наравне с воздухом, поступающим извне в котел через неплотности обмуровки и тепловой изоляции стен топки и газового тракта.
Реализация энергосберегающего мероприятия «Замена 12 кубов первой ступени и 24 кубов второй ступени воздухоподогревателя парового котла ТП-80 ст. № 6» обеспечила экономию топлива за период 12 месяцев (с апреля 2023 года по март 2024 года) в количестве 904 т у. т.
Справка о предприятии
РУП «Минскэнерго», являясь крупнейшим и наиболее значимым предприятием среди областных энергосистем Республики Беларусь, осуществляет комплексную деятельность по производству. Распределению и сбыту электрической и тепловой энергии.
Главная цель РУП «Минскэнерго» – надежное и бесперебойное обеспечение тепловой и электрической энергией потребителей города Минска и Минской области.
Предметом деятельности филиала «Минская ТЭЦ-3» РУП «Минскэнерго» является осуществление производства электрической и тепловой энергии в целях удовлетворения потребности юридических лиц, индивидуальных предпринимателей, граждан в электрической и тепловой энергии, а также иной коммерческой деятельности.
Основными целями деятельности Минской ТЭЦ-3 являются надежное, качественное, безопасное, экономически эффективное функционирование и инновационное развитие производства электрической и тепловой энергии.

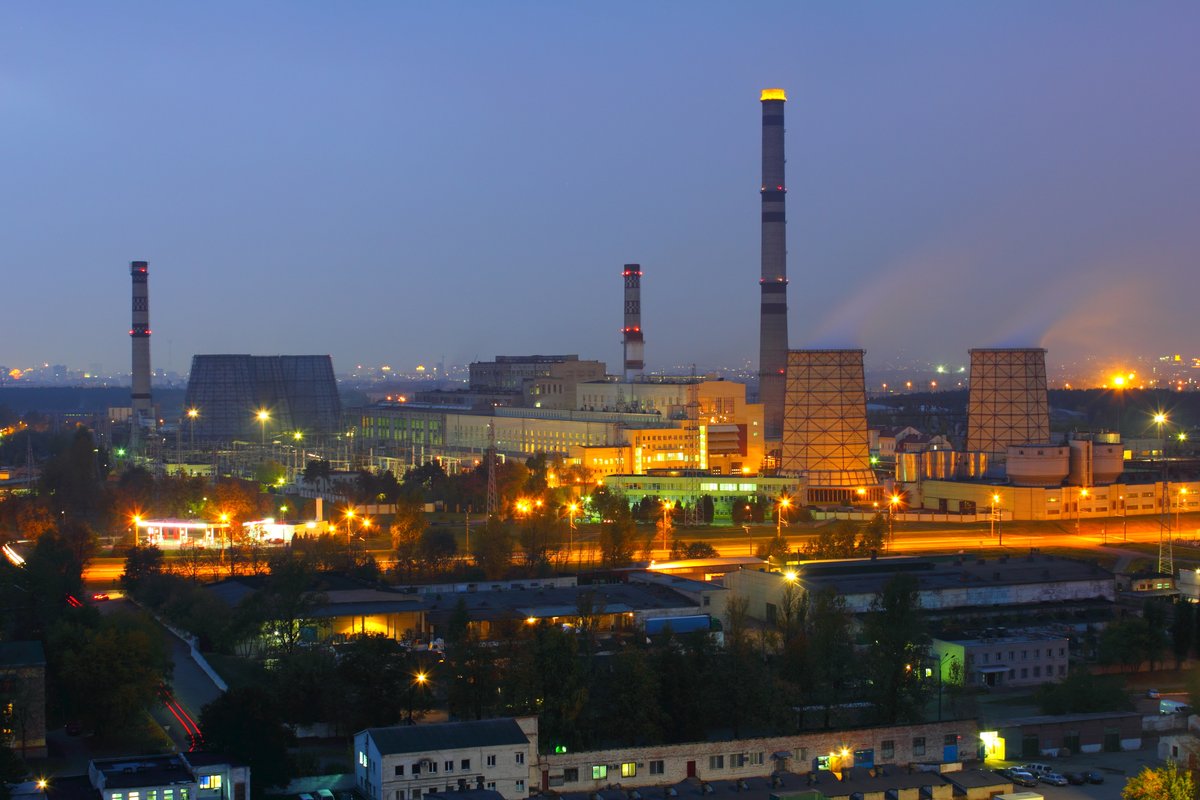

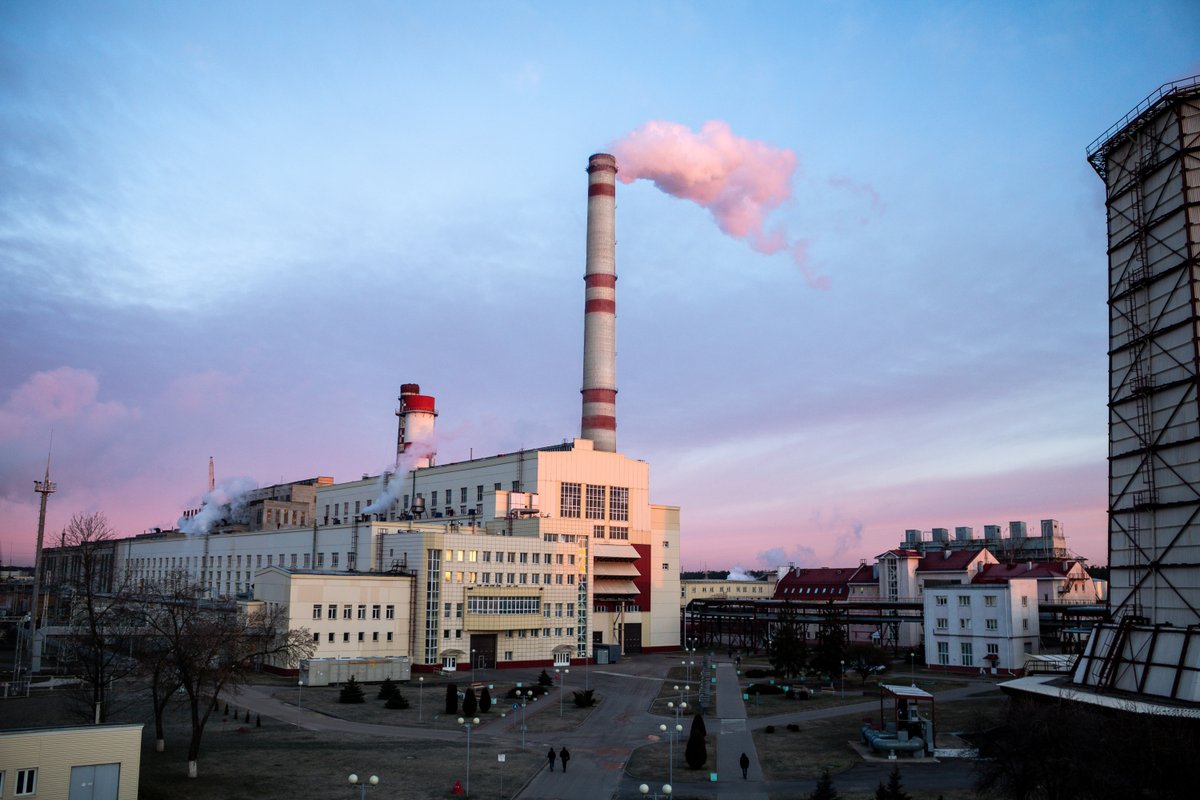

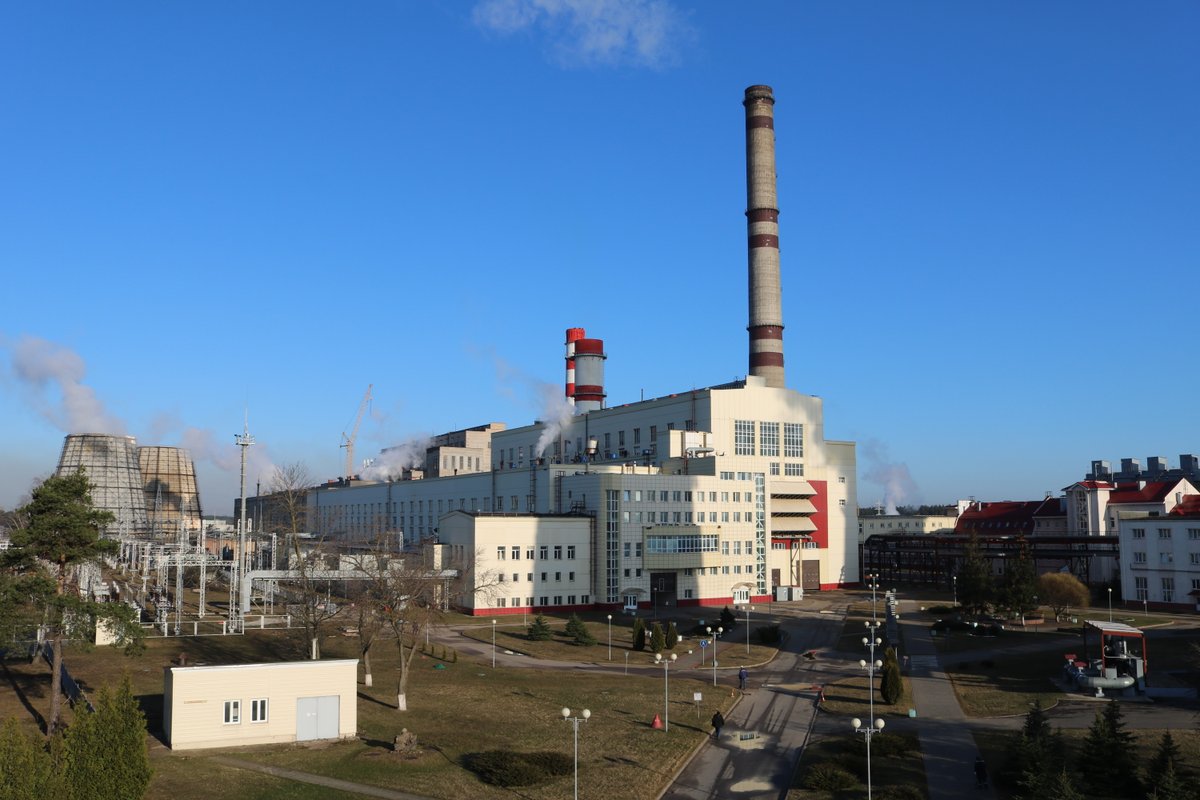

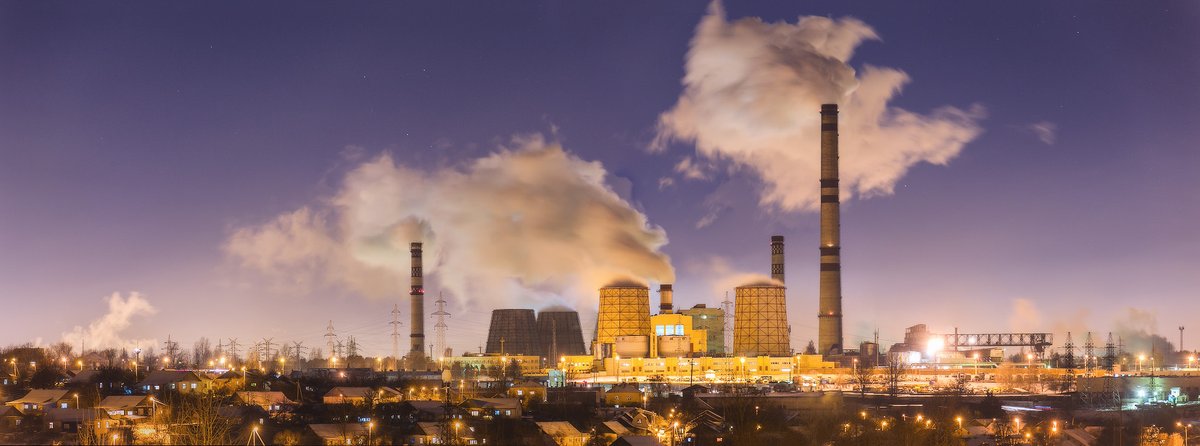

На сегодняшний день установленная электрическая мощность филиала «Минская ТЭЦ-3» РУП «Минскэнерго» составляет 557 МВт, тепловая –1847 Гкал/ч.
