Открытое акционерное общество «Новогрудский завод газовой аппаратуры»
Ноябрь 15, 2025
Награда: Диплом победителя II степени
Номинация: Энергоэффективная технология года
Категория: Энергоэффективные системы электроснабжения
Продукт: Внедрение автоматической конденсаторной установки компенсации реактивной мощности в трансформаторную подстанцию
Описание предприятия
ОАО «Новогрудский завод газовой аппаратуры» ежегодно разрабатывает план мероприятий по энергосбережению, направленный на получение экономии ТЭР.
Одним из перспективных мероприятий стало «Внедрение автоматической конденсаторной установки компенсации реактивной мощности». В помещение трансформаторной подстанции была установлена конденсаторная установка типа АКУ 0,4-120-10-1-IP20-УЗ.

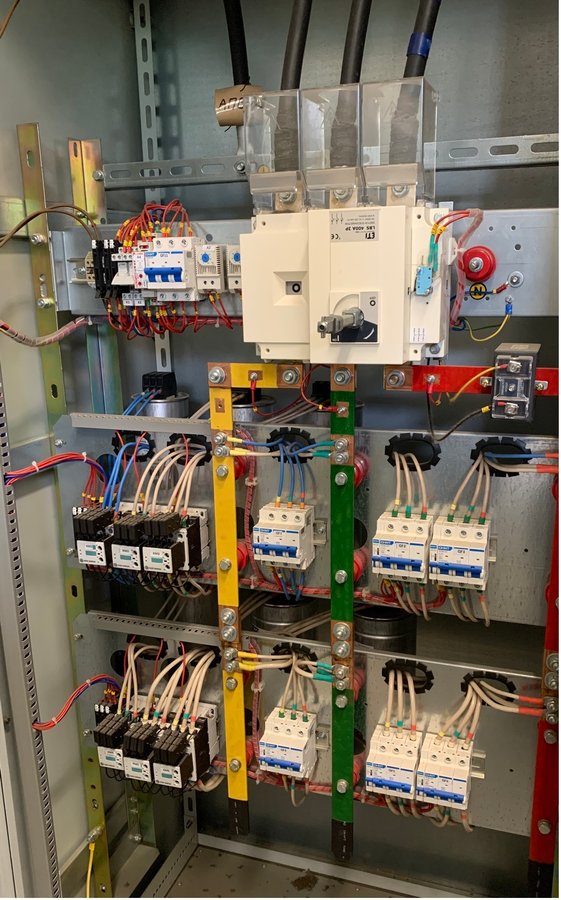

Автоматизированная конденсаторная установка 0,4 кВ (далее АКУ) состоит из шкафа одностороннего обслуживания, укомплектованного цилиндрическими металлопленочными конденсаторами, аппаратурой для коммутации, управления и сигнализации.
Подключение шкафа осуществляется сверху. Места соединения медных шин закрыты от случайного прикосновения защитным прозрачным экраном. Конденсаторы располагаются внутри конденсаторного модуля. Модуль удобен в обслуживании. Конденсаторы работают при принудительном охлаждении вентиляторами. Установка оснащена регулятором реактивной мощности (далее РРМ), обеспечивающим возможность автоматического регулирования реактивной мощности. РРМ производит точный (дискретный) автоматический подбор реактивной мощности АКУ, необходимой для компенсации реактивной мощности внешней сети в режиме реального времени. Включение и отключение ступеней АКУ осуществляется специальными пускателями.
Принцип работы АКУ состоит в поддержании значения коэффициента мощности потребителя на заданном уровне путем отслеживания в режиме реального времени изменений нагрузки и подключения (отключения) необходимого числа косинусных конденсаторных батарей.
Основную нагрузку электросети предприятия составляют электрические машины, для работы электромагнитных систем которых необходима реактивная энергия. При включении нагрузки из сети потребляется не только активная энергия, но и реактивная, что приводит к увеличению полной мощности. При одной и той же используемой мощности электроприемник с низким коэффициентом мощности потребляет больший ток, что вызывает увеличение нагрузки линии электропередач и трансформаторов. Это ведет к уменьшению эксплуатационной мощности трансформатора и к увеличению потерь электроэнергии в сетях.
Годовой экономический эффект от внедрения автоматической конденсаторной установки компенсации реактивной мощности составил 34,0 т у. т., что позволило предприятию снизить потребление электроэнергии на 2 %.
