Научно-производственное республиканское унитарное предприятие «БЕЛГАЗТЕХНИКА»
Ноябрь 15, 2025
Награда: Диплом победителя II степени
Номинация: Энергоэффективная технология года
Категория: Энергоэффективные системы газоснабжения

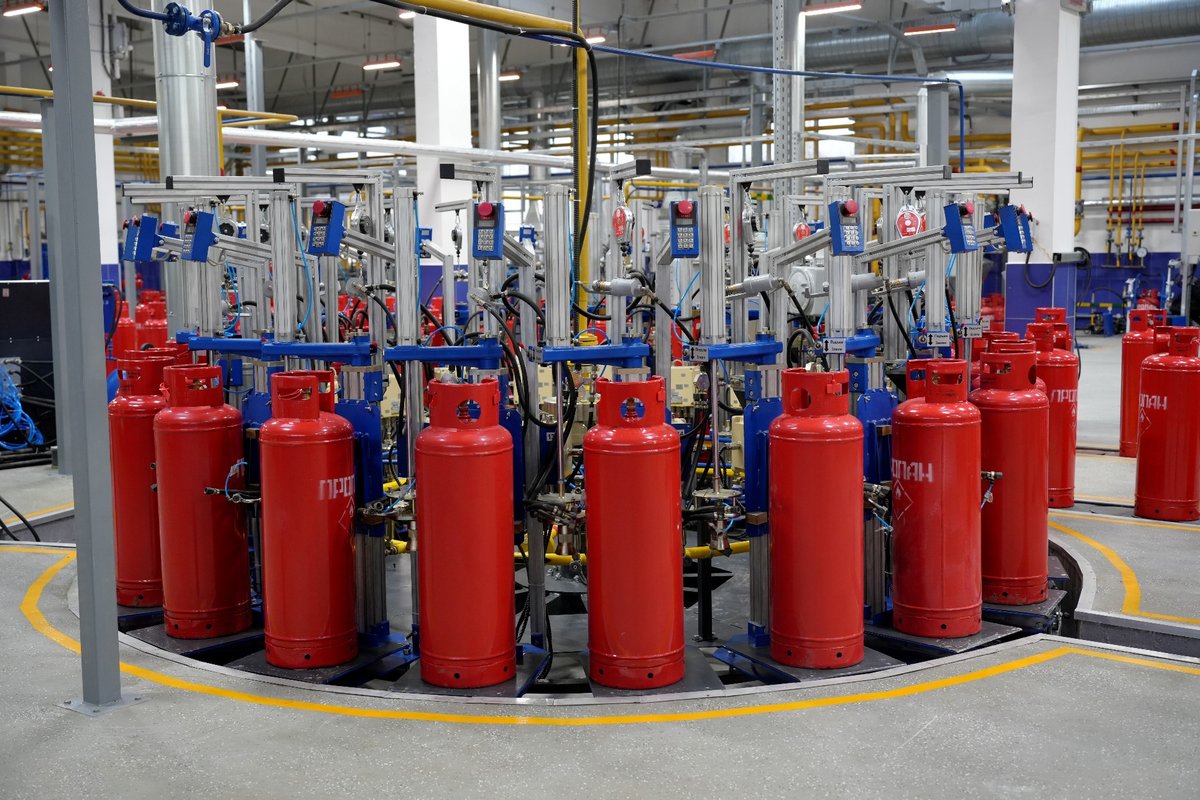

Продукт: Установка наполнения баллонов универсальная УНБ-У
Описание предприятия
РУП «Белгазтехника» в мае 2024 года завершило разработку универсальной установки для наполнения баллонов сжиженным газом объемом 5, 12, 27 и 50 литров и освоило производство этой продукции.
Установка изготавливается по техническим условиям ТУ BY 100270876 и соответствует требованиям ТР ТС 010/2011, ТР ТС 012/2011, ТР ТС 020/2011. Техническая документация и изделие в части обеспечения взрывозащищенности выполнены в соответствии с ГОСТ 31610.0, ГОСТ IEC 60079-1, ГОСТ 31610.11, ГОСТ 32407, ГОСТ ISO/DIS 80079-37.
Основные технические характеристики установки
|
Наименование параметра |
УНБ-У |
УНБ-У-01 |
|
Производительность, бал/ч |
400±20 |
|
|
Количество постов |
20 |
|
|
Масса СУГ полного баллона, кг: баллон объемом 5 л, баллон объемом 12 л, баллон объемом 27 л, баллон объемом 50 л |
2,0 5,0±0,25 11,4±0,25 21,5±0,5 |
|
|
Обслуживающий персонал, чел |
2 |
|
|
Рабочее давление сжатого воздуха в пневмосистеме, МПа |
0,6±0,1 |
|
|
Давление в газопроводе СУГ, МПа |
1,4-1,6 |
|
|
Тип привода |
электрический |
|
|
Электропитание привода |
400 В; 50±1 Гц |
|
|
Электропитание установки |
400 В; 50±1 Гц |
|
|
Потребляемая мощность, Вт, не более: привод, установка |
500 360 |
|
|
Управление наполнительной струбциной |
Ручное, механическое |
Пневматическое |
|
Габаритные размеры, мм, не более: длина, ширина, высота |
5400 5300 2500 |
|
|
Масса установки, кг, не более |
3250 |
3300 |
Для автоматизации процессов учета и наполнения баллонов СУГ к установке может подключаться оборудование взрывозащищенного беспроводного двунаправленного канала связи. Режим работы установки полуавтоматический с ручным подключением наполнительного устройства (струбцины) и автоматическим или ручным заданием конечной массы наполненного баллона на постах наполнения. Подача СУГ в баллон автоматически отключается при достижении заданного веса. Загрузка и выгрузка баллонов объемом 27 и 50 литров осуществляется автоматически, а загрузка и выгрузка баллонов объемом 5 и 12 литров выполняется вручную.
Ввод конечной массы заправляемого баллона на постах наполнения может осуществляться оператором ручным способом с клавиатуры поста наполнения или автоматически с рабочей станции системы учета СУГ при наличии канала связи.
Использование УНБ-У позволяет:
- сократить энергопотребление на 1860 Вт/час;
- уменьшить необходимые для размещения дополнительного оборудования производственные площади ГНС на 70 м2;
- сократить затраты на освещение, отопление, вытяжную вентиляцию для высвобожденных площадей;
- уменьшить длину и потребляемую мощность напольных конвейеров, перемещающих баллоны к установкам наполнения;
- сократить затраты на приобретение и эксплуатацию дополнительного газонаполнительного оборудования (дополнительных установок и постов наполнения);
- сэкономить трудовые ресурсы.
Привод УНБ-У осуществляется от экономичного частотно-регулируемого мотор-редуктора, а не от гидростанции, как у ранее изготавливаемых установок.
