Какие энергоэффективные технологии применяют промышленные предприятия в своей работе?


Декабрь 25, 2024



Промышленные предприятия с целью снижения затрат на производство продукции и снижение ее себестоимости, а также улучшения экологической ситуации на предприятии сегодня активно применяют энергоэффективные технологии. Рассказываем о победителях конкурса.

Открытое акционерное общество «Гомсельмаш»

Награда: Диплом победителя I степени

Номинация: Энергоэффективная технология года

Категория: Энергоэффективные системы отопления, вентиляции и кондиционирования

Продукт: Система отопления на основе инфракрасных потолочных панелей (теплоноситель – горячая вода), с применением отопительного твердотопливного котла «GEOLIT PROFI KT-95B», работающего на пеллетах

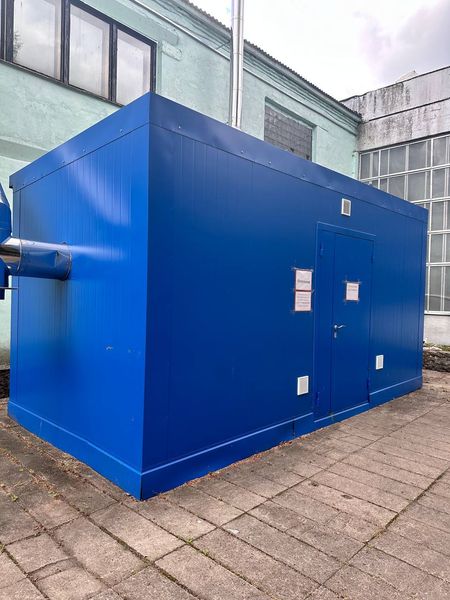

Проект, состоящий из модульной котельной, в которой установлены два котла GREOLIT PROFI KT-95B (один резервный), работающих на пеллетах, и водяной инфракрасной панели отопления ТЕПЛОПАНЕЛЬ, был внедрен в филиал ОАО «Гомсельмаш» ЗМК «Вымпел» 29.02.2024 года.

Целью данного проекта является улучшение условий труда работников производственных помещений путём внедрения энергоэффективных технологий в области обогрева.

Проект нацелен на потребление сырья белорусского производства. Это обеспечивает независимость от санкционных ограничений, так как на текущий момент в Республике Беларусь создано 64 пеллетных производства суммарной мощностью около 900 тыс. тонн в год.

Инфракрасное отопление – эффективный и экономичный способ обеспечения тепла. Вместо нагрева помещения инфракрасные системы нагревают непосредственно объекты. Инфракрасные отопительные панели имеют более высокую эффективность по сравнению с традиционными радиаторами, КПД инфракрасных отопительных панелей стремится к 100%.

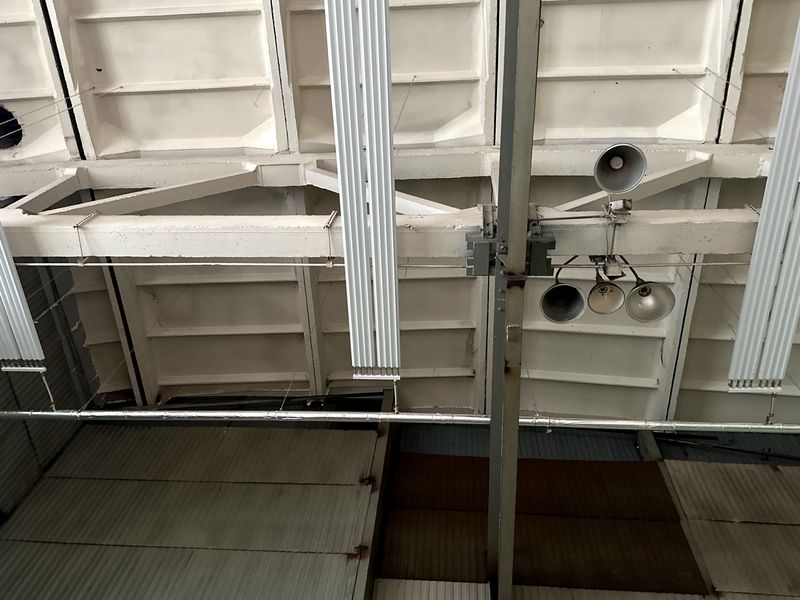

Водяная инфракрасная панель отопления была внедрена в производственном помещении как альтернативный источник тепла. Использование инфракрасного отопления приводит к более равномерному температурному режиму в отапливаемом помещении и меньшему перегреву покрытия помещения, чем при применении конвективных систем отопления.

Энергоэффективность применения инфракрасных систем отопления достигается за счет:

  • меньшего температурного градиента по высоте помещения и отсутствия тепловой подушки, что снижает потери теплоты через покрытие помещения; снижения температуры воздуха рабочей зоны без снижения уровня комфорта благодаря более высокой радиационной температуре, что также снижает трансмиссионные теплопотери;
  • меньшей тепловой инерции, которая позволяет увеличить время дежурного режима работы системы отопления и снизить длительность переходного режима. Система водяного лучистого отопления дает возможность снизить градиент температуры воздуха по высоте крупнообъемного помещения. С помощью этой особенности можно снизить тепловые потери через покрытие.

Справка

Холдинг «ГОМСЕЛЬМАШ» – один из крупнейших производителей сельскохозяйственной техники, входящий в число лидеров мирового рынка комбайнов и других сложных сельхозмашин.

«ГОМСЕЛЬМАШ» сегодня – современный многопрофильный производитель, выпускающий под брендом GOMSELMASH модельные ряды зерноуборочных и кормоуборочных комбайнов, початкоуборочные и картофелеуборочные комбайны, косилки и другую сельскохозяйственную технику.

В состав ОАО «Гомсельмаш» входят следующие объекты:

  • основные производственные цеха ОАО «Гомсельмаш»;
  • цеха вспомогательного производства ОАО «Гомсельмаш»;
  • объекты соцкомбыта;
  • филиал «Светлогорский машиностроительный завод»;
  • филиал ЗМК «Вымпел»;
  • филиал ОАО «Юбилейный Агро»;
  • филиал «Гомельский завод специнструмента и технологической оснастки».

Техника GOMSELMASH – это 17 типов сельхозмашин, 75 базовых моделей и модификаций, 70 видов адаптеров и приспособлений для уборки различных культур. Из этих машин сельхозпредприятия с любыми посевными площадями и набором культур могут выбрать модели, наиболее эффективные в их условиях.

Обладая полным комплексом современных производственных технологий, «ГОМСЕЛЬМАШ» самостоятельно производит основные детали и узлы комбайнов. Это позволяет лучше контролировать качество, производить одновременно разные типы машин, поддерживать доступные цены на продукцию.

Комбайны GOMSELMASH работают в России, Украине, Казахстане, Чехии, Словакии, Румынии, Болгарии, странах Балтии, Аргентине, Бразилии, Китае, Южной Корее и других странах. Компания имеет широкую товаропроводящую сеть, ряд совместных предприятий и сборочных производств.

Адрес

246004, г. Гомель, ул. Шоссейная, 41

Телефоны: +375 232 63 90 66, факс: +375 232 63 07 51

Электронный адрес: post@gomselmash.by

Сайт: https://gomselmash.by/


Открытое акционерное общество «Белорусский металлургический завод – управляющая компания холдинга «Белорусская металлургическая компания»

Награда: Диплом победителя I степени

Номинация: Энергоэффективная технология года

Категория: Энергоэффективные системы на основе использования вторичных энергоресурсов

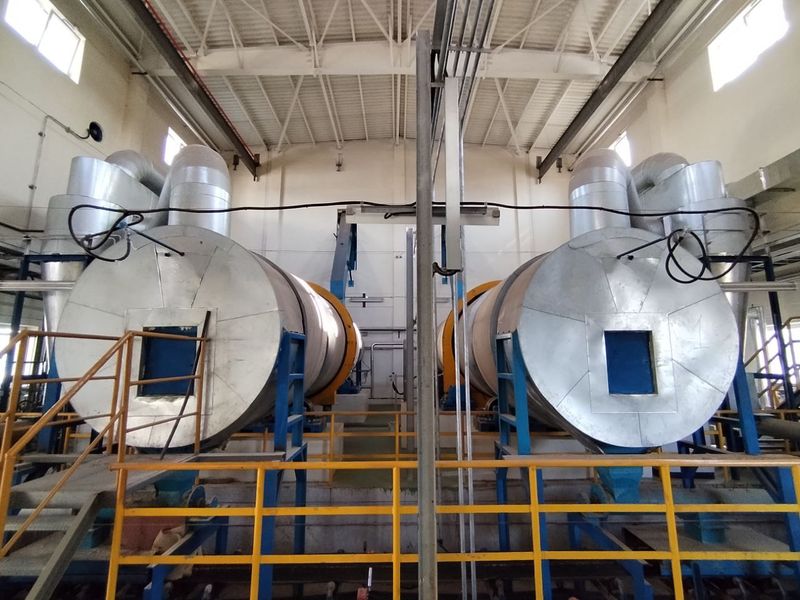

Продукт: Установка баков-аккумуляторов пара в энергетическом цеху (в рамках проекта «Комплексная реконструкция ПГУ-3», 4-я очередь строительства)

Реконструкция пылегазоулавливающей установки №3 (далее - ПГУ-3) началась еще в 2014 году, и ввиду своей масштабности проект был разделен на четыре очереди строительства, которые выполнялись поэтапно.

Реконструкция ПГУ дуговой сталеплавильной печи №3 (далее - ДСП-3) имеет огромное значение в улучшении экологической обстановки города и района, поскольку позволяет уменьшить количество выбросов загрязняющих веществ в атмосферу от электродуговых сталеплавильных печей.

В 2024 году масштабный проект комплексной реконструкции ПГУ-3 завершает реализация четвертой, заключительной очереди строительства – установка баков-аккумуляторов пара в энергетическом цеху (ЭнЦ).

Предприятие является большим потребителем тепловой энергии в виде пара и сетевой воды. На предприятии функционируют три производственно-отопительные котельные в ЭнЦ, и ряд котлов-утилизаторов интегрированы непосредственно в дымовой тракт печей (ДСП-1, ДСП-3, ТПЦ, СПЦ-1, СПЦ-2).

Тепловая энергии на предприятии используется в системах отопления цехов и административных зданий, а также на технологические процессы (производство проволоки, производство электросталей, кондиционирование и др.).

Потребление пара на предприятии носит циклический характер, и для поддержания его объемов в сети, в период максимального разбора, котлоагрегаты вырабатывают и отдают в сеть недостающий объем пара. В свою очередь, в период минимального разбора пара применение накопительной емкости (баков-аккумуляторов пара) позволит накопить недостающий объем пара, сгладить пики потребления, и в перспективе не нуждаться в выработке пара на котельной.

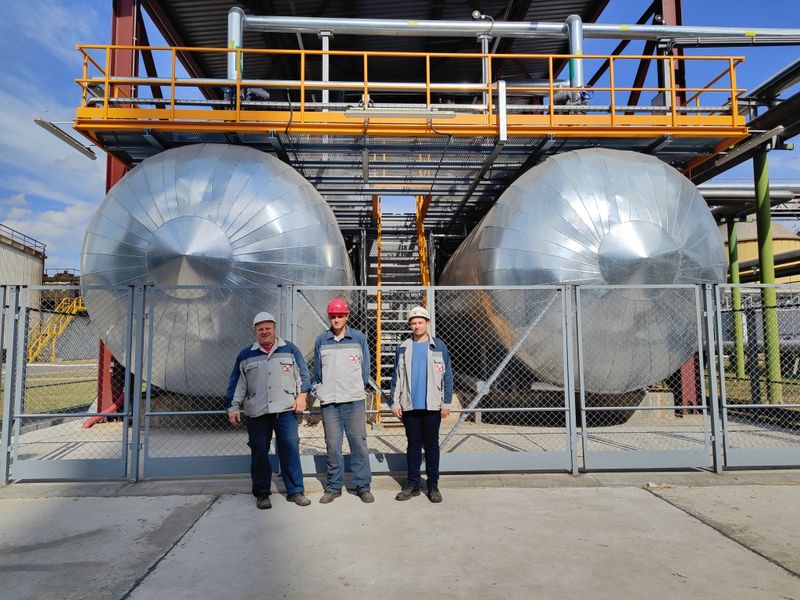

Объект введен в эксплуатацию 1 июля 2024 года. Установка баков-аккумуляторов пара позволила увеличить объем использования ВЭР в виде пара, стабилизировать работу вакууматоров стали, сократить потери тепловой энергии по паропроводам, увеличить срок эксплуатации котельного оборудования и снизить потребление природного газа на котельной.

Так, согласно отчетам по энергосберегающему мероприятию, за период июль-август достигнута экономия от замещения природного газа за счет использования ВЭР в размере 773,94 т у.т.

Планом мероприятий по энергосбережению на 2024 год за счет внедрения баков-аккумуляторов пара в ЭнЦ планируется условно-годовая экономия 6 733 т у.т в 2024-2025 годах, затраты составили 7 млн руб., расчетный срок окупаемости - 1,7 года.

Сайт: https://www.belsteel.com/


Филиал «Добрушская бумажная фабрика «Герой труда» ОАО «Управляющая компания холдинга «Белорусские обои»

Награда: Диплом победителя I степени

Номинация: Технология, проект года, основанные на использовании возобновляемых источников энергии

Категория: Реализованные проекты с использованием возобновляемых источников

Проект: Оптимизация процессов горения в результате сжигания кородревесных остатков и высушенного ила в котлах на МВТ AG-25/3,9-T ст. №3, ст. №4

Филиал «Добрушская бумажная фабрика «Герой труда» ОАО «Управляющая компания холдинга «Белорусские обои»

В ходе проведения режимно-наладочных испытаний на ТЭЦ филиала «Добрушская бумажная фабрика «Герой труда» ОАО «Управляющая компания холдинга «Белорусские обои» котельных агрегатов на местных видах топлива AG-25/5,3-Т ст.№3, ст.№4 (используемое топливо – щепа топливная, кородревесные отходы, ил) удалось достичь оптимальной работы котельных агрегатов путем наладки топочного режима, что привело к увеличению доли сжигания кородревесных отходов и ила в общей массе сжигаемого топлива.

Котлоагрегаты на местных видах топлива позволяют получать тепловую энергию для технологических нужд производства и одновременно производить утилизацию отходов деревообработки (кородревесные отходы) и органических отходов в виде осадка сточных вод на очистных сооружениях филиала, образующегося при механической и биологической очистке сточных вод от производства бумаги и картона (высушенный ил).

Согласно результатам проведенных режимно-наладочных испытаний ОАО «ГСКБ», процент содержания кородревесных отходов и высушенного ила в составе топливной смеси для сжигания удалось увеличить с 9% до 20±5%, что позволит заместить 4188 т у.т. природного газа в год.

Также повышается рациональное использование вторичных энергоресурсов, решается вопрос с отсутствием необходимости перевода кородревесных отходов в грунт биогенный для последующего захоронения образующихся отходов на полигоне.

Экономический эффект от увеличения доли сжигания кородревесных отходов и ила в составе топливной смеси будет достигаться за счет уменьшения потребления природного газа и термической утилизации горючих отходов. Условно-годовой экономический эффект в денежном выражении составит: 2668474,36 руб.

Сайт: https://geroytruda.by


Открытое акционерное общество «Минский тракторный завод»

Награда: Диплом победителя I степени

Номинация: Проект года по использованию электрической энергии для повышения эффективности энергосистемы Республики Беларусь

Категория: Реализованные проекты по увеличению использования электрической энергии

Проект: Комплекс среднечастотных индукционных тигельных плавильных установок

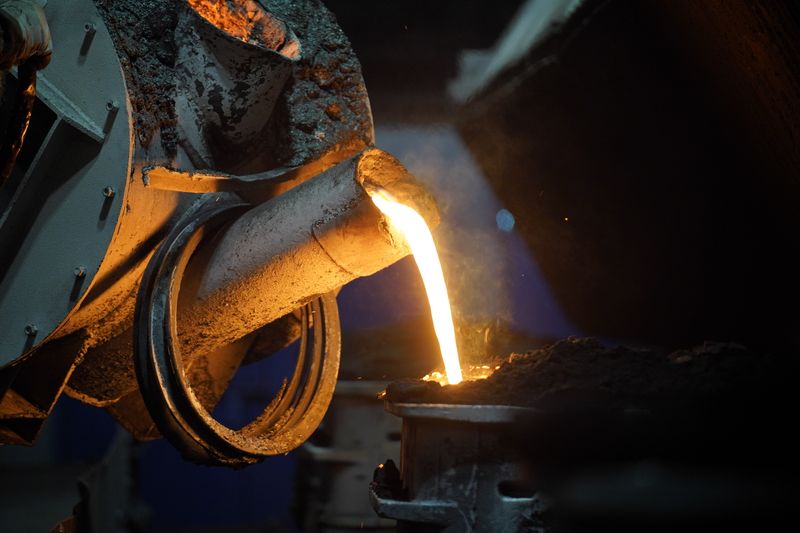

Комплекс среднечастотных индукционных тигельных плавильных установок внедрен взамен вагранок для плавки и выдержки черных металлов.

Функциональное назначение чугунолитейного цеха № 2 – производство литейной продукции для производства тракторов.

Задачей модернизации плавильного участка стала замена физически и морально устаревших вагранок на плавильные среднечастотные индукционные печи с оборудованием подготовки шихты. Это необходимо для повышения качества литых заготовок из cepoгo чугуна, увеличения выпуска литья из высокопрочного чугуна, повышения надежности и долговечности механизмов тракторов, улучшения экономических показателей, в том числе за счет снижения потребления кокса, который импортируется, улучшения условий труда работников, значительного снижения вредного воздействия на окружающую среду путем уменьшения вредных выбросов (оксида углерода, диоксида серы и пыли неорганической) в атмосферу.

В связи с необходимостью увеличения выпуска на ОАО «МТЗ» отливок из серого и высокопрочного чугуна с повышенными механическими свойствами, а также с целью снижения вредных выбросов в атмосферу возникла необходимость заменить коксовые вагранки на новое прогрессивное оборудование — комплекс оборудования, состоящий из двух 18-тонных среднечастотных индукционных печей немецкой фирмы Otto Junker мод. 18/000|12000kW /250Hz — DUOMELT с общей мощностью плавильных установок 12 МВт.

Принцип действия печи построен на трансформаторном принципе, при котором индуктор представляет собой первичную сторону, а расплав как одновитковая катушка – вторичную. Текущий в индукторе первичный ток создает магнитные силы, которые приводят к ускорению электронов загружаемого материала до жидкой фазы с температурой расплавления до 1500 °С. Для генерации рабочего напряжения средней частоты для индукционной тигельной печи используются высокопроизводительные тиристоры с водяным охлаждением. Тиристорный преобразователь частоты подключен к сети среднего напряжения через трехфазный трансформатор. Трехфазный ток сначала преобразуется в постоянный ток через трехфазную мостовую схему с тиристорами. Напряжение постоянного тока преобразуется в однофазное среднечастотное напряжение переменного тока последовательно подключенным тиристорным инвертором.

Рабочая частота преобразовательной системы определяется резонансной частотой параллельного резонансного контура, состоящего из индукционного индуктора и компенсационных конденсаторов, соединенных параллельно. При таком типе преобразования частоты не используются ни вращающиеся машины, ни механические переключатели, поэтому в электрической системе отсутствуют изнашиваемые детали, требующие обслуживания.

Загрузка плавильных печей металлической шихтой и ферросплавами осуществляется при помощи двух вибрационных тележек грузоподъемностью 10 тонн каждая. Наклон печи происходит за счет гидравлических цилиндров, печь может быть опрокинута на 93° в одном направлении. Выплавленный в индукционных плавильных печах жидкий чугун сливается в разливочные чайниковые ковши емкостью 1-1,5 тонны и при помощи электропогрузчиков передается на заливочные участки формовочного оборудования. Пылеочистка отходящих от плавильных печей газовоздушных смесей осуществляется при помощи высокоэффективной установки вытяжки и фильтрации газов PF/JET 264/24/60 итальянской фирмы TVT.

Реализация проекта позволила получить экономию топливно-энергетических ресурсов с ориентировочным условно-годовым экономическим эффект от внедрения 979,5 тонны условного топлива, повысить экологическую чистоту процесса плавки чугуна с уменьшением вредных выбросов в атмосферу более чем в 3 раза по отдельным позициям, а также значительно увеличить потребление электрической энергии взамен использования металлургического кокса в вагранках в соответствии с постановлением № 169 «Об утверждении комплексного плана развития электроэнергетической сферы до 2025 года с учетом ввода Белорусской атомной электростанции и межотраслевого комплекса мер по увеличению потребления электроэнергии до 2030 года».

Итоговая таблица изменения потребления ТЭР.

Виды ТЭР

до внедрения

мероприятия

после внедрения мероприятия

Электрическая энергия,

тыс. кВт*ч

1449,6

13383,5

Природный газ, тыс. нм3

234,1

-

Кокс, т

4689,36

-

Внедрение в производство комплекса среднечастотных индукционных тигельных плавильных установок, использующих электрическую энергию взамен применения металлургического кокса в вагранках, позволило увеличить потребление электрической энергии в год на 11 933,9 тысячи кВт*ч.

Справка

Открытое акционерное общество «Минский тракторный завод» - ведущий мировой производитель сельскохозяйственной техники. Является управляющей компанией холдинга «МТЗ-ХОЛДИНГ», в состав которого входят еще 14 предприятий.

МТЗ был основан 29 мая 1946 года. За почти 80-летнюю историю на заводе произведено около 4,1 млн тракторов, в настоящее время техника выпускается под брендом BELARUS.

Минский тракторный завод сегодня – это производство полного цикла, собственный научно-технический центр, более сотни различных видов техники с множеством комплектаций. Высокое качество, широкий ассортимент и доступные цены сделали МТЗ одним из ведущих поставщиков сельскохозяйственной техники в мире, а бренд BELARUS TRACTORS – белорусский трактор – национальной гордостью.

Модельный ряд сформирован с учетом требований и специфики различных рынков и экологических стандартов (от Stage-0 до Stage-5). В ассортименте – широкая номенклатура изделий: малогабаритные тракторы 35-60 л. с., универсально пропашные тракторы 55-130 л. с., тракторы общего назначения 150-365 л. с.; специализированные модели различной мощности: садоводческие, рисовые, хлопковые, гусеничные, модификации для коммунального хозяйства; лесные машины; техника для зимних видов спорта.

Линейка продукции построена на унифицированных узлах и технических решениях, что позволяет оптимизировать стоимость изделий, запасных частей и ремонта, снизить номенклатуру ремонтных материалов и сменных расходных элементов, упростить подготовку кадров для работы с техникой и в части сервисного обслуживания.

Тракторы BELARUS работают в 125 странах на 5 континентах.

Адрес:

220070, г.Минск, ул. Долгобродская, 29

Телефоны: +375 17 246 60 09, тел./факс +375 17 398 89 50

Электронный адрес: sales@mtz.by

Сайт: mtz.by


ОАО «МИНСКИЙ ПОДШИПНИКОВЫЙ ЗАВОД»

Награда: Диплом победителя II степени

Номинация: Энергоэффективная технология года

Категория: Энергоэффективные системы водоснабжения

Проект: Санитарно-техническая ликвидация (тампонаж скважины №20153/1 и бурение новой водозаборной скважины

До настоящего времени хозяйственно-питьевое водоснабжение OAO «MПЗ» осуществлялось из городского водопровода и заводского водозабора. Водозабор OAO «MП3» состоял из трех скважин, одна из которых стояла на консервации и подлежала тампонажу. Срок службы рабочих скважин превышает 40 лет эксплуатации, в следствии чего был снижен дебит, а также ухудшено качество добываемой воды.

Ввод в эксплуатацию новой скважины глубиной не менее 50 метров и производительностью 50м3/час позволил:

  • улучшить качество добываемой воды на соответствие СанПиН 10-124;
  • увеличить добычу воды, что позволило исключить забор свежей воды из городского водопровода;
  • снизить себестоимость выпускаемой продукции на 343 тыс. рублей в год.

Расчет экономической эффективности

Показатели

Обозначение, ед.изм.

До внедрения

После внедрения

Исходные данные:

Установленная электрическая мощность оборудования

P, кВт

53

33,81

Коэффициент использования оборудования

Кисп

0,8

0,8

Затраты

К, рублей

474521,55

Годовой фонд рабочего времени

Т, часов

8760

8760

Стоимость 1 т у.т.

Цтут, USD

200

Курс USD на 21.05.2024

$,руб./USD

3,23

Удельный расход топлива на отпуск электроэнергии на замыкающей станции в энергосистеме (Лукомльская ГРЭС) по итогам работы за 2023 год

bэ, кг у.т./ кВтч

305,6

Коэффициент потерь электроэнергии в электрических сетях ГПО "Белэнерго" (с учетом распределительных сетей) по итогам работы за 2023 год

П, %

7,82

Объем, дополнительно добываемой воды в год

Q, м.куб.

-

181000

Стоимость забора 1м.куб. городской воды

Цв, руб./1м.куб.

1,7243

Расчет:

Потребление электроэнергии

W=P*Tраб*(1+П/100), кВтч

400469

255469

Годовой экономический эффект за счет снижения потребления электрической энергии

ΔW=W2-W1, кВтч

156339



ΔBээ=ΔW*bэ/ 1000000, тонн у.т.

47,8



ΔЭээ=Δbээ*Цтут*$, рублей

30879

Годовой экономический эффект за счет исключения оплаты за питьевую воду из горводопровода

ΔЭв=Q*Цв, рублей

312098

Суммарный годовой экономический эффект по проекту

Э=ΔЭээ+ ΔЭв, рублей

342977

Срок окупаемости

Ток,лет

1,4

Ожидаемый годовой экономический эффект составил 342977 рублей (в том числе условно-годовой эффект от экономии топливно-энергетических ресурсов составит 47,8 тонн условного топлива, что в денежном выражении составляет 30879 рублей). Простой срок окупаемости при затратах на реализацию 474521,55 рублей составит 1,4 года

Сайт: https://mpz.com.by/


Открытое акционерное общество «Слонимский картонно-бумажный завод «Альбертин»

Награда: Диплом победителя II степени

Номинация: Энергоэффективная технология года

Категория: Производство электрической и тепловой энергии

Проект: Строительство собственного когенерационного комплекса на территории ОАО «СКБЗ «Альбертин»

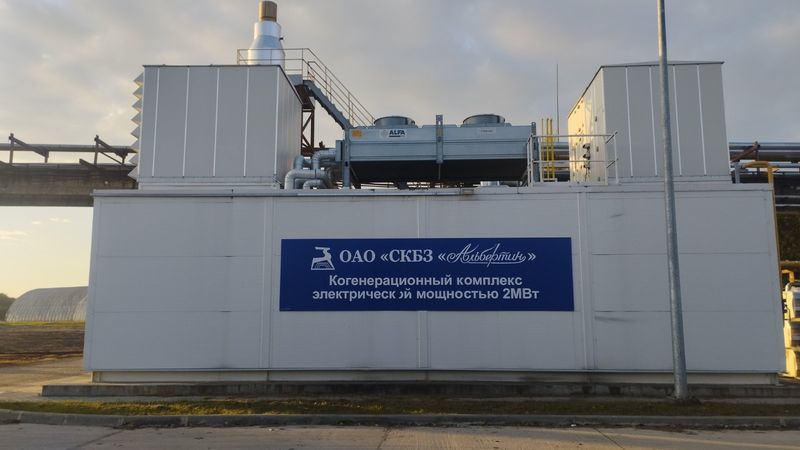

Когенерационная установка предназначена для выработки электрической и тепловой энергии.

Когенерационная установка (КГУ) на базе газопоршневого двигателя представляет собой комплекс для одновременной выработки электрической и тепловой энергии для собственного потребления.

Данная установка оснащена автоматикой, осуществляющей безопасное ведение процесса в автоматическом режиме, и работает без постоянного присутствия обслуживающего персонала, круглосуточно, с плановыми остановками на обслуживание.

При проведении государственной экологической экспертизы по когенерационному комплексу установлено соответствие требованиям законодательства в области охраны окружающей среды и рациональном использовании природных ресурсов.

Внедрение данной установки позволило снизить долю ТЭР в себестоимости выпускаемой продукции, повысить надежность электроснабжения предприятия, сократить количество покупаемой электрической энергии из энергосистемы и сделала продукцию предприятия более конкурентоспособной на рынке.

Когенерационная установка является источником сравнительно дешевой электроэнергии, стоимость произведенной электроэнергии на КГУ в 2 раза ниже приобретаемой на стороне (0,15 рублей и 0,30 рублей за 1 кВт ч. соответственно).

За счет собственного источника электрической энергии дополнительно получена тепловая энергия, которая полностью направлена на производственные и отопительные нужды предприятия. Результатом работы данной установки за 2023г. стала экономия топлива в количестве 2780,2 т у.т.

На основании вышеизложенного можно считать, что когеннерационный комплекс достиг эффекта энергоэффективности, ресурсосбережения и является энергоэффективной технологией на предприятии для одновременной выработки электрической и тепловой энергии.

Сайт: www.albertin.by
